Приймач радіопристроїв GT Link (Granat)

GT Link — це приймач радіопристроїв торгової марки Granat від українського виробника «Охорона і Безпека». Він приймає сповіщення від бездротових сповіщувачів, ретрансляторів і брелоків радіосистеми Lun-Air та перетворює їх на звичайні сигнали проводових зон. Завдяки цьому діючий приймально-контрольний прилад із проводовими шлейфами отримує повноцінний радіоканал — без заміни централі, без переналаштування пульта і без прокладання кабелю до нових точок охорони.

Навіщо потрібен GT Link

На більшості об'єктів, які вже перебувають під охороною, стоїть працездатний проводовий ППК. Проблема з'являється тоді, коли об'єкт змінюється: добудували приміщення, переобладнали склад, орендували сусідній блок, поставили сейф у кімнаті без шлейфа, потрібно закрити ворота, підвал, контейнер чи технічну надбудову.

Класичні варіанти в такій ситуації — або тягнути кабель по завершеному ремонту, або міняти централь на бездротову. Перший шлях означає штробління, простій і незадоволеного власника, другий — списання справного обладнання й нову інтеграцію з пультом.

GT Link прибирає цей вибір. Приймач під'єднується до вільних проводових зон наявного ППК і від цього моменту кожна радіозона працює для централі так само, як звичайний шлейф. Пульт централізованого спостереження бачить ті самі номери зон і ті самі події — жодних змін у конфігурації об'єкта на боці ПЦС не потрібно.

Окремо важливо, що GT Link не прив'язаний до обладнання одного виробника. Він працює з будь-яким ППК, у якому є проводові зони за схемою NO/NC. Для охоронної компанії зі змішаним парком приладів це означає один універсальний спосіб розширення для всього парку.

Як це працює

Радіопристрої, зареєстровані в приймачі, надсилають на GT Link сповіщення про тривогу, стан тамперу, заряд батареї та періодичні тестові сигнали. Приймач обробляє їх і формує відповідні стани на своїх виходах:

1. Тривога сенсора радіопристрою — контакти відповідного виходу OUT1…OUT8 перемикаються у стан «замкнено».
2. Тривога знята — вихід повертається у стан «розімкнено».
3. Від будь-якого зареєстрованого пристрою не надійшов тестовий сигнал у визначений час — спрацьовує вихід LINK.
4. Відкрито або зірвано корпус приймача чи будь-якого радіопристрою — спрацьовує вихід TAMPER.
5. Напруга батареї будь-якого радіопристрою впала до 2,4 В або нижче — спрацьовує вихід BATTERY.

Для конфігурації з виходами типу NC логіка дзеркальна. За відсутності живлення всі виходи переходять у стан «розімкнено».

Період тестових сигналів становить 120 секунд, тож втрата зв'язку з будь-яким радіопристроєм виявляється швидко, а не через години.

Вісім зон і три службові виходи

GT Link має 11 проводових виходів: вісім зонних і три службові. Саме службові виходи відрізняють повноцінний приймач від простого радіомодуля з одним тривожним контактом.

• LINK — втрата зв'язку з радіопристроєм. ППК отримує несправність, а не тишу.
• BATTERY — розряд батареї радіопристрою. Заміну елемента живлення планують заздалегідь, а не за фактом «зона перестала відповідати».
• TAMPER — порушення тамперу радіопристрою або самого приймача (обирається в налаштуваннях).

Це означає, що бездротова частина системи контролюється так само суворо, як проводова: оператор ПЦС бачить не тільки тривоги, а й технічний стан кожного радіопристрою.

Кожен вихід — це ізольовані контакти електронного реле, розраховані на напругу до 100 В і струм до 100 мА, тож приймач узгоджується практично з будь-якою схемою входів зон.

До 32 радіопристроїв на 8 зон

Виходів зон вісім, а зареєструвати в приймачі можна до 32 радіопристроїв. Досягається це групуванням: у конфігурації кілька пристроїв призначаються на один вихід — наприклад, усі сповіщувачі однієї кімнати, поверху або периметра.

Тривога будь-якого пристрою групи переводить відповідний вихід у стан тривоги, а повернення виходу до початкового стану відбувається лише після норми всіх пристроїв групи. Логіка збігається зі звичним проводовим шлейфом, у якому послідовно з'єднано кілька сповіщувачів.

Постановка під охорону з радіобрелока

Виходи GT Link можна використовувати не лише для передавання тривог, а й для керування режимом охорони діючого ППК. Передбачено два режими:

• Рівнем — вихід перемикається й утримується в цьому стані весь час перебування об'єкта під охороною.
• Імпульсом — короткочасне перемикання виходу тривалістю 0,5 секунди; для зняття з охорони імпульс повторюють.

Практичний результат: старий проводовий прилад, який раніше ставився під охорону тільки кодом на клавіатурі, отримує керування бездротовим брелоком Lun-Air — одне натискання біля дверей.

Живлення та корпус

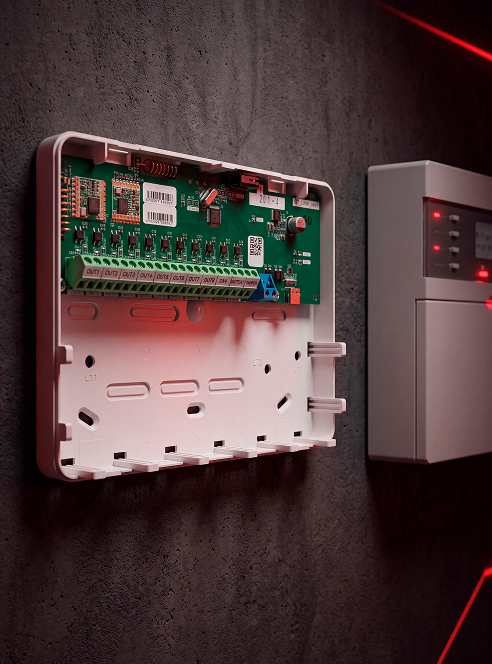

Приймач виготовлено в пластиковому корпусі 190 × 140 × 43 мм зі ступенем захисту IP41. Усередині передбачено місце для встановлення окремого блока живлення, а в стінках корпусу — підготовлені місця виходу проводів, які видаляються за потреби.

Живлення подається одним із двох способів на вибір:

• від окремого блока живлення напругою 5,0…16,0 В на клеми +VCC GND;
• від зовнішнього мережевого блока 5 В / 500 мА через роз'єм USB Type-C.

Одночасно використовувати обидва джерела не можна. Споживання в стані спокою не перевищує 35 мА, максимальне — 120 мА, тому приймач без проблем живиться від наявного на об'єкті джерела ППК.

Налаштування та оновлення ПЗ

Новий приймач постачається без зареєстрованих радіопристроїв і з налаштуваннями за замовчуванням. Конфігурування виконується з комп'ютера: приймач під'єднують кабелем USB-typeA — USB-typeC і запускають програму Конфігуратор 11 (Windows 10/11, доступна для завантаження на сайті виробника).

У програмі інженер додає та редагує радіопристрої, задає типи виходів (NO або NC), обирає режим керування станом виходів, налаштовує групування та додаткові параметри. Окремою кнопкою можна отримати перелік під'єднаних радіопристроїв разом із рівнем радіосигналу та напругою живлення кожного — зручний інструмент для перевірки системи під час здавання об'єкта.

Оновлення вбудованого ПЗ виконується локально, у тій самій програмі та через те саме під'єднання.

Важливо: перед під'єднанням до комп'ютера живлення від клем +VCC GND має бути від'єднане.

Оцінювання якості радіозв'язку

Кожен радіопристрій і сам приймач мають вбудовану систему автоматичного регулювання підсилення, яка компенсує коливання рівня сигналу згідно з ДСТУ EN 50131-5-3 і працює автоматично з моменту увімкнення живлення.

Перед остаточним встановленням пристроїв на об'єкті виробник рекомендує оцінити якість зв'язку: приймач і радіопристрій розміщують у передбачуваних місцях монтування та вмикають індикацію рівня сигналу на радіопристрої. Результат відображається спалахами індикатора:

Якщо якість погана або зв'язку немає, змінюють розташування пристрою чи приймача або встановлюють ретранслятор і повторюють перевірку.

Кому підійде GT Link

• Охоронним компаніям — щоб розширювати вже підключені об'єкти без заміни централі та без змін у конфігурації пульта.
• Об'єктам із завершеним ремонтом — коли прокладання нового шлейфа означає штробління стін і зіпсоване оздоблення.
• Орендованим приміщенням — де власник не дозволяє втручатися в конструкції, а охорона все одно потрібна.
• Складам, ангарам, паркінгам, господарським спорудам — коли до нової зони фізично незручно або задалеко тягнути кабель.
• Об'єктам зі змішаним парком обладнання — GT Link працює з будь-яким ППК, що має зони NO/NC, тому один підхід закриває всі прилади на балансі.
• Модернізації старих систем — діючий проводовий прилад отримує радіозони, керування з брелока та контроль стану бездротових пристроїв.

Сумісні пристрої

GT Link працює з радіопристроями системи Lun-Air: сповіщувачами, ретрансляторами та брелоками. Підключення до ППК виконується до будь-яких проводових входів зон за схемою NO/NC. Програма конфігурування — Конфігуратор 11. Передавання подій на пульт забезпечує сам ППК, зокрема на ПЦС «Орлан».

Відповідність стандартам

Приймач відповідає вимогам ДСТУ EN 50130-4:2017, ДСТУ EN 50130-5:2014, ДСТУ EN 50131-1:2014 та ДСТУ EN 50131-6:2019, має ступінь безпеки Grade 2 і клас навколишнього середовища I.

Виріб не оснащено вбудованими камерами, мікрофонами або блоками для прихованого відео- чи аудіозапису. Незахищених частин під напругою, небезпечних для людини, конструкція не має. Технічного обслуговування приймач не потребує.

Гарантія та підтримка

GT Link виробляється в Україні, у Харкові. Виробник надає гарантію відповідно до законодавства України; гарантійний період відлічується від моменту придбання приладу в офіційного дилера. Технічна підтримка ПЦС працює цілодобово.

FAQ

З якими ППК працює GT Link?

З будь-якими, у яких є проводові входи зон за схемою NO/NC. Виробник приладу значення не має — приймач видає стандартні сухі контакти електронних реле.

Скільки радіопристроїв можна зареєструвати?

До 32. Виходів зон вісім, тому кілька пристроїв групуються на один вихід — наприклад, за приміщеннями або за зонами об'єкта.

Чи побачить пульт, що бездротовий датчик втратив зв'язок або розрядився?

Так. Для цього передбачені окремі виходи LINK і BATTERY. Вони під'єднуються до входів ППК і формують несправність, яку прилад передає на пульт разом з іншими подіями.

Чи потрібно переналаштовувати об'єкт на пульті?

Ні. Для ППК і пульта радіозони виглядають як звичайні проводові шлейфи з тими самими номерами.

Як швидко виявляється втрата зв'язку з радіопристроєм?

Радіопристрої надсилають тестові сигнали з періодом 120 секунд. Якщо тестове сповіщення не надходить у встановлений час, спрацьовує вихід LINK.

Що станеться, якщо зникне живлення приймача?

Усі виходи перейдуть у стан «розімкнено». Для конфігурації з виходами NC це відразу зафіксує ППК як порушення шлейфа.

Чи можна ставити об'єкт під охорону брелоком?

Так. Вихід приймача під'єднують до входу керування ППК і налаштовують режим керування рівнем або імпульсом.

Як налаштовується приймач?

З комп'ютера через USB Type-C у програмі Конфігуратор 11 для Windows 10/11. У цій самій програмі оновлюється вбудоване ПЗ.

Чи потрібно обслуговувати GT Link?

Сам приймач обслуговування не потребує. Стежити варто лише за станом батарей радіопристроїв — про їхній розряд повідомляє вихід BATTERY.

Що робити, якщо зв'язок із радіопристроєм поганий?

Змінити місце розташування пристрою або приймача чи встановити ретранслятор, а потім повторно оцінити якість зв'язку за індикацією радіопристрою.
